СИТУАЦИЯ
В ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ
В сервисном центре «Сигма-СИ» произведён ремонт компрессора
К-24 путём замены компрессорной головки К-24 производства
завода «Автоспецоборудование» (Россия) на узел компрессора
СО-243-1 производства завода «Строительно-отделочные машины»
(Литва). Необходимость замены обусловлена сменой режима эксплуатации
- компрессор, изначально используемый в автосервисе, должен
был использоваться в строительстве.
Мастер Михаил Петровичев, руководитель работ:
"Необходимо было срочно отремонтировать компрессор К-24.
В мастерской не оказалось компрессорной головки К-24. Решили
ставить узел компрессора СО-243-1, рабочее давление которого
тоже 6 атмосфер. Крепёж к ресиверу К-24 был минимально доработан.
Мы только вырезали отверстие для картера и сливной пробки,
расточили фланец. Нам даже не пришлось заменять приводной
ремень и защитный кожух. Установили реле давления. Считаю,
что полученный в результате ремонта агрегат стал гораздо надёжнее"
ЭКСПЕРТИЗА
Из информационного бюллетеня завода «Строительно-отделочные
машины»
(www.aiva.lt/SAM)
"...В результате конструктивных усовершенствований произведённых
нами с июля 1999 г., узел компрессора СО-243-1 теперь обладает
следующими преимуществами:
повышена надёжность и
охлаждаемость - благодаря новой оребрённой клапанной плите
в блоке цилиндров, состоящей из 2-частей с пластинами из стали
«Сандвик Сталь» (Швеция),
достигнуты минимальные
вибрации - коленчатый вал компрессорного узла уравновешен
за счет противовесов,
увеличен ресурс деталей
поршневой группы компрессорного узла - новый всасывающий фильтр
снабжен синтетическим элементом".
назад
ИНСТРУКЦИЯ ДЛЯ КОМПЛЕКСИРОВАНИЯ
Для оборудования компрессора К-24 узлом СО-243-1 необходимы:
| КОМПОНЕНТЫ
И МАТЕРИАЛЫ |
ИНСТРУМЕНТЫ |
| компрессорная
головка СО-241-1 |
1
шт. |
набор
гаечных ключей,
угловая шлифмашинка с кругом для резки металла на 125
мм |
| реле
давления |
1
шт. |
| кабель
питания (КГЗ*1,0*1*1,0) |
1
м |
круглый
напильник,
отвертка, кусачки,
клещи для снятия изоляции |
| герметик
для пневмосоединений |
|
ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
1. Демонтируйте компрессорную головку:
снять защитный кожух,
отвинтить головку от
плиты ресивера,
снять приводной ремень,
снять головку.

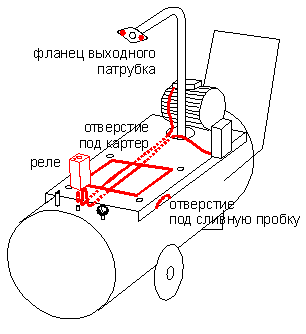

2. Вырежьте отверстия на плите ресивера:
под картер, под сливную пробку.
3. Установите реле давления:
монтировать проводку,
отвинтить пробку клапана,
завинтите переходник
на трубопроводе нагнетательного клапана (используйте герметик).
4. Установите узел компрессора СО-243-1:
установить узел на плиту
компрессора,
соединить узел с приводом
приводным ремнем,
привинтить узел к плите
ресивера
одеть защитный кожух
5. Расточите отверстия во фланце выходного патрубка нагнетательного
трубопровода. Свинтите фланец с компрессорной головкой.
6. Включите питание.
7. Настройте реле давления:
при снятом кожухе вращайте
болт (возможно 2 гайки),
регулируйте величины
перепада между давлением отключения и включения (используйте
манометр)
назад
РЕКОМЕНДАЦИИ СЕРВИСНОГО ЦЕНТРА КОМПАНИИ "СИГМА-СИ"

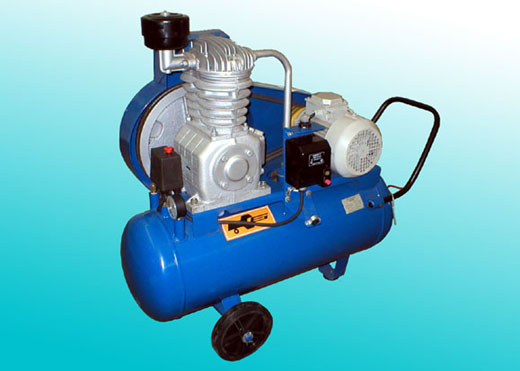

Узел компрессора СО-243-1 можно использовать для ремонта компрессоров
К-24, К-25 и компрессора СО-7Б, ранее производимого заводом
«Строительно-отделочные машины»
ПРЕДЛОЖЕНИЕ ДЛЯ СФЕРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Ниже приводятся сравнительные данные, которые могут найти
применение в деятельности предприятий, связанных с обслуживанием,
а также с эксплуатацией и поставками компрессорной техники
| СРАВНИТЕЛЬНЫЕ ЦЕНЫ |
| Компрессор
К-24 |
Комплекс
"К-24" + "СО-243-1"
+
автоматика отключения |
Компрессор СО-243-1 |
| 16500 руб. |
21500 руб. |
26500 руб. |
Цена узла компрессора СО-243-1 - 11900 руб.
Действует еженедельная бесплатная доставка до Москвы. Наш
Сервисный центр готов поделится с Вами опытом или непосредственно
выполнить работы по агрегированию.
Дополнительную информацию
Вы можете получить у менеджера Евгении Митиной: e-mail info@sigma-si.ru,
тел./факс (8422) 63-56-87, 63-56-96, 63-99-15
